力矩传感器基础原理和校准

发布时间:2023-10-16人气:201

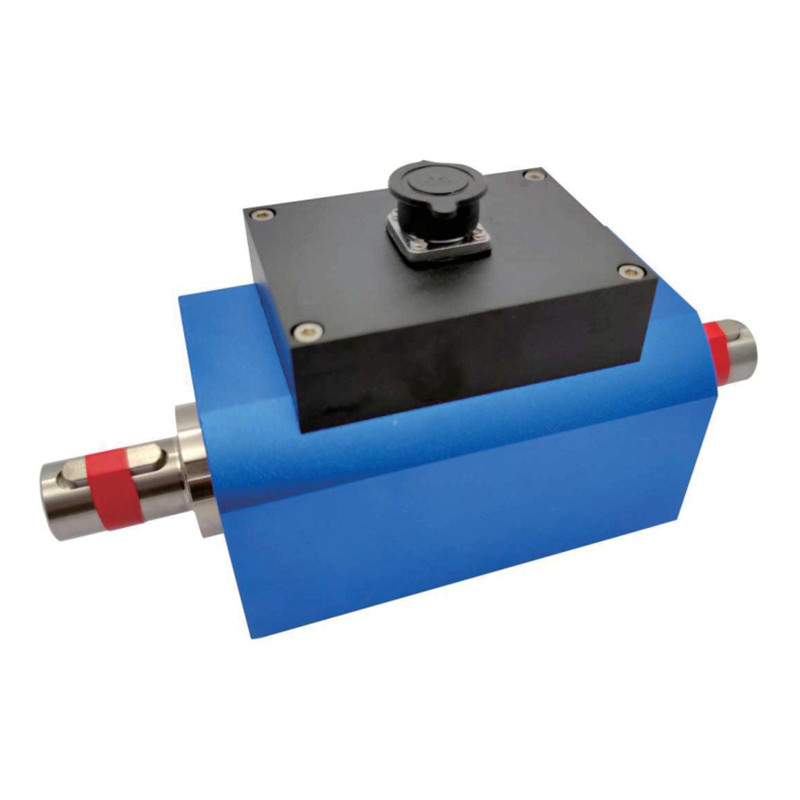

动态扭矩力矩传感器测量:

利用应变片电测技术,在弹性轴上构成应变桥,向应变桥供电,就可以测得该弹性轴扭力的电信号。对这些应变信号进行放大后,经过压/频变换,变成频率信号,与扭力应成正比。

测速:采用磁电法原理测量转速,每盘有60颗齿,轴带动盘每转一周产生60个脉冲,在高速或中速采样时可用频率测频,低速采样则可用周期法测得。该传感器的精度可以达到±0.1%~±0.5%(F.S)。因为传感器的输出是频率信号,所以不需要AD转换就直接送到计算机进行数据处理。该传感器的速度测量方法采用内置测速,订购时,用户需要注明是否监控转速信号!



动态扭矩力矩传感器产品特性:

1.信号输出的波幅波幅可选5V/12V。

2.可以打开电源进入工作状态,不要进行工艺预热。

3.检测精度高,稳定性好,抗干扰能力强。

4.不需要反复调零,就可以连续测量正反向力矩。

5.体积小,重量轻,安装方便。

6.传感器可以独立使用,而不需要二次仪表,只要按插头编号供应±15V(200mA)的电源,就可以输出阻抗与扭力成正比的等方波或脉冲频率信号。


标定动态扭矩力矩传感器的用途:

标定是指在预先给定条件下,输出的测量值与输入的测量值(这里是扭矩)之间的关系。并与同一仪表装置作比较。力矩标定只允许在可恢复的基准力矩下进行。仅仅证明了可追踪性是不够的,因为用杠杆把力转换成力矩不能诉诸语言。预设条件包括环境条件,例如温度,空气相对湿度,以及传感器的安装和负荷等。力矩必须以机械方式形成,并且必须是已知量。所以作为校准对象始终追求高精度。标定对输入量(在标定方法范围内实际转矩)和输出量进行分类。标定物体或力矩传感器或测量链,除力矩传感器外,还包括测量放大器和显示装置。


动态扭矩力矩传感器动态校准:

当前,采用现场试验台技术进行的力矩传感器普遍采用纯静力学校准。由于应变片的测量原理是已知的,而且在静载和动载荷下的有效性是一致的,所以这些行为肯定能得到良好的近似。但随着精度不断提高,以及相应的量量追溯性要求,实际的动态标定问题变得越来越重要。

狭义地说,动态标定必须认识到,在标定过程中得到的力矩会迅速改变,在其动态中与可能的运行时间相对应。
