扭矩传感器的量程计算基本方式

发布时间:2023-10-14人气:110

        扭矩传感器的量程计算方式:

        计算公式一般是这样的,M=9550×P/N,其中M是扭矩,单位是N.m;P是电机功率,单位是KW;N是转速,单位是r/min。所以在选定的时候如果我们不知道选用多大量程,也可以通过这个公式计算出来。

通常所说的转矩是外力矩,如机床主轴旋转是动力源提供的外力矩作用的结果,而扭矩是内力矩,主轴工作时,刀具切削力对主轴的反作用使之产生扭转弹性变形,可用其衡量扭矩的大小 。扭矩是使物体发生转动效应或扭转变形的力矩,等于力和力臂的乘积。

非接触式扭矩传感器输入轴和输出轴由扭杆连接起来,输入轴上有花键,输出轴上有键槽。当扭杆受方向盘的转动力矩作用发生扭转时,输入轴上的花键和输出轴上键槽之间的相对位置就被改变了。花键和键槽的相对位移改变量等于扭转杆的扭转量,使得花键上的磁感强度改变,磁感强度的变化,通过线圈转化为电压信号。非接触扭矩传感器由于采用的是非接触的工作方式,因而寿命长、可靠性高,不易受到磨损、有更小的延时、 受轴的偏转和轴向偏移的影响更小,已经广泛用于轿车领域。

在非接触式扭矩传感器中,常用的主要有应变式、磁电式、光纤式和光电式传感器。

        应变式非接触传感器利用了无线传输技术。随着科技的进步和无线传输技术的发展,接触式应变片传感器输出信号所用的导电滑环和刷臂已经能够用无线传输模块替代,从而克服了导电滑环和刷臂间的磨损,提高了测量精度。

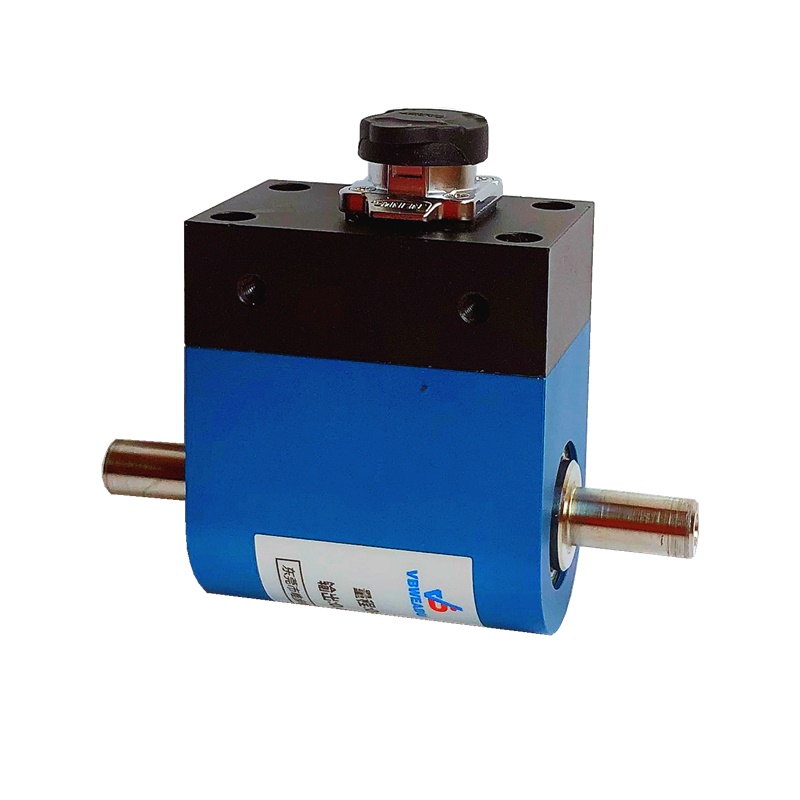

        动态扭矩传感器

        磁电式扭矩传感器是利用磁电转换的原理,分析两路输出的电动势信号的相位差,从而达到测量扭矩的目的。主要分为闭磁路式传感器和开磁路式传感器。
