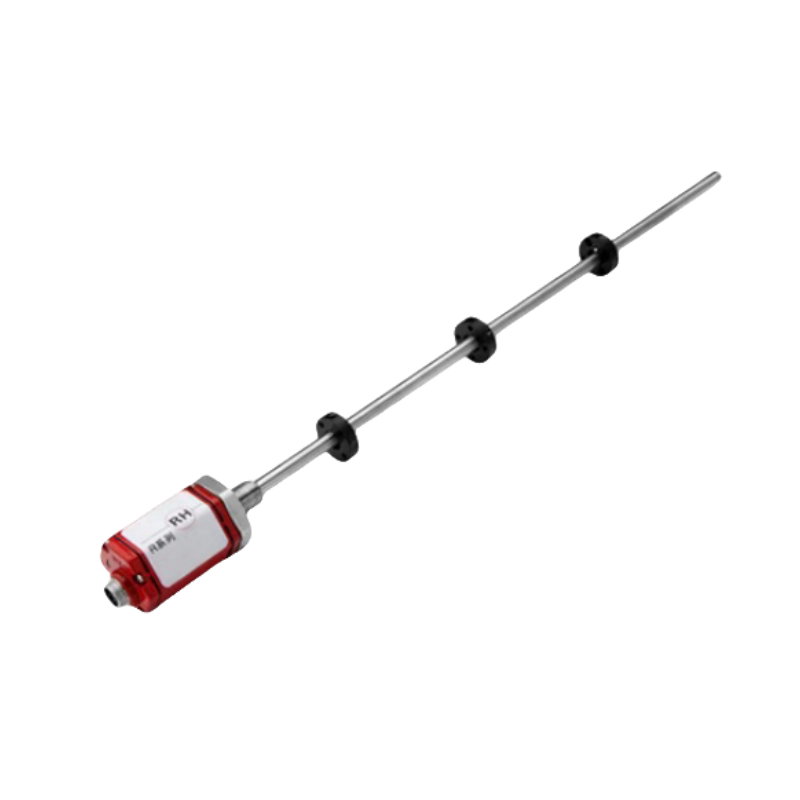

RH系列 磁致伸缩位移传感器 磁致伸缩液位计

资料下载：

RH系列-模拟量信号.PDF

RH系列-SSI信号.PDF

产品特性：

坚固可靠，耐油抗污

非接触式测量，永不磨损

绝对输出，无须归零

易于诊断，LED 灯实时状态显示

高分辨率，最高可达1μm

模块化设计，替换方便

低功耗设计，有效减小系统温漂

技术参数：

测量范围：50~7000mm

模拟量信号：

4~20mA ( 最小/最大负载：0/500 Ω)

20~4mA ( 最小 / 最大负载：0/500 Ω)

0~5VDC   ( 最小负载 >5K Ω）

 0~10VDC  ( 最小负载 >5K Ω）

 0~±10VDC （最小负载>5K Ω）

数字信号输出：

SSI 信号，START/STOP双脉冲，Can bus总线，Mod bus信号

传输速度：70kBd~1MBd

线长： <3 <50 <100 <200 <400m

速率：1000 <400 <300 <200 <100kBd

分辨率：1/2/5/10/20/50/100μm

非线性度：<±0.01%F.S ( 最小±50μm)

重复精度：<±0.001%F.S ( 最小±1 位数字)

更新时间：0.5ms( 最小< 1m) 1.0ms(1m< 量程<2m)2.0ms (2m< 量程<4m) 4.0ms(4m< 量程<7m)

结构与材料：

RH 系列

电子仓：铝合金

测杆：304L 不锈钢

位置磁铁：标准磁铁，开口磁铁

外管压力：35MP a( 连续)/70MPa( 峰值)

工作条件：

磁铁速度：任意

环境温度：-40℃~+85℃

湿度/ 露点：湿度90%，不能结露

温度系数：<±0.007%F.S/℃

电气防护：IP67 RH 不锈钢耐压外管

电气特性：

出线方式：防水接头或六芯航空插头

输入电压：24VDC（-15/+20%）

工作电流：<60mA（随量程变化）

极性保护：最大-30VDC

超压保护：最大36VDC

绝缘能力：500V（信号地与外壳间）

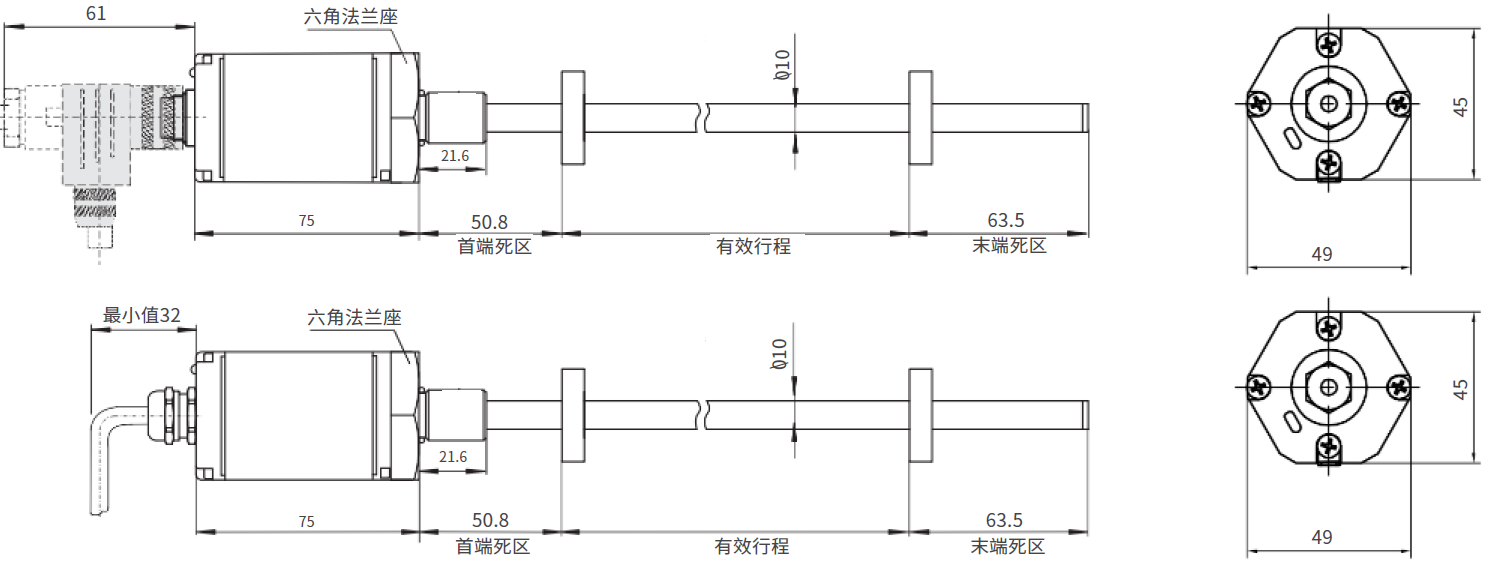

产品尺寸
