RS系列 磁致伸缩液位传感器 IP68防水型位移传感器

发布时间:2024-03-14人气:51

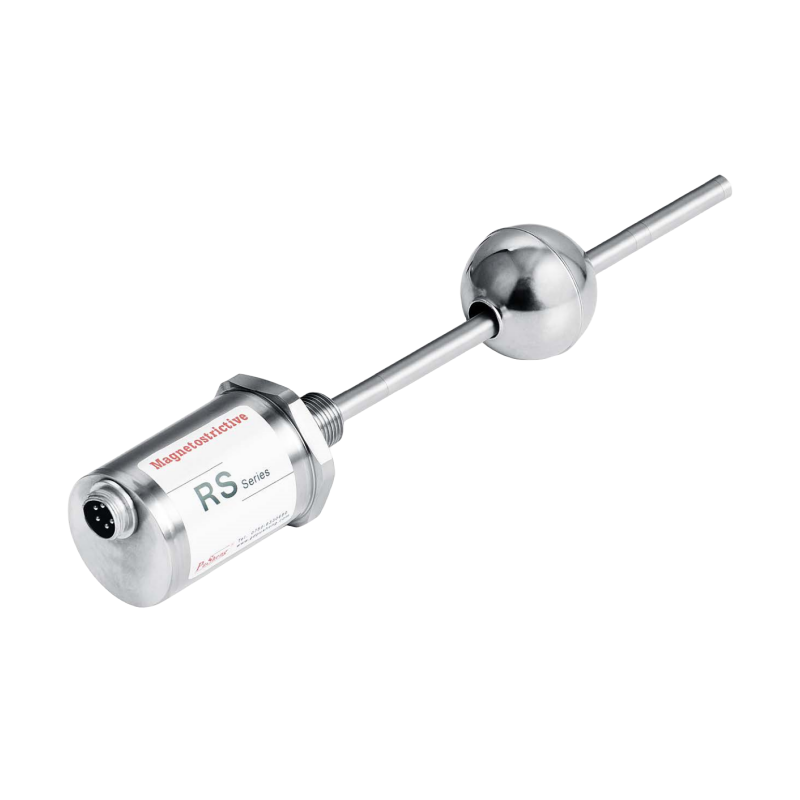

RS系列-磁致伸缩位移/液位传感器 IP68防护

资料下载:

RS系列-模拟量信号.pdf

RS系列-SSI信号.pdf


产品特性:

坚固可靠,全封闭设计

非接触式测量,永不磨损 ,使用寿命长

绝对位移输出,无须归零

模块化设计,替换方便

密封等级高达IP68

低功耗设计,有效减小系统温漂


技术参数

测量范围:50~7000mm

模拟量输出信号:

4~20mA ( 最小/最大负载:0/500 Ω)

20~4mA ( 最小 / 最大负载:0/500 Ω)

0~5VDC   ( 最小负载 >5K Ω)

0~10VDC  ( 最小负载 >5K Ω)

0~±10VDC (最小负载>5K Ω)

数字信号输出:

SSI 信号,START/STOP双脉冲,Can bus总线,Mod bus信号

分辨率:16 位 D/A

非线性度:<±0.01%F.S ( 最小 ±50μm)

重复精度:<±0.001%F.S ( 最小 ±1μm)

更新时间:0.5ms( 最小< 1m),1.0ms(1m< 量程 <2m) ,2.0ms(2m< 量程<4m),4.0ms(4m< 量程<7m)


电气特性

出线方式:直接出线或航空插头

输入电压:24VDC(-15/+20%)

工作电流:<60mA(随量程变化)

极性保护:最大-30VDC 超压保护,最大36VDC 绝缘能力,500V(信号地与外壳间)


结构与材料

电子仓:304L 不锈钢

测杆: 304/316   不锈钢

位置磁铁:标准磁铁 , 浮球

外管压力:35MPa( 连续 )/70MPa( 峰值 )

安装方向:任意

螺纹接口:M18×1.5、M20×1.5、3/4-16UNF(可定制)

磁铁速度:任意

环境温度: -40℃~+85℃

湿度/露点:湿度90%,不能结露

温度系数:<±0.007%F.S/℃

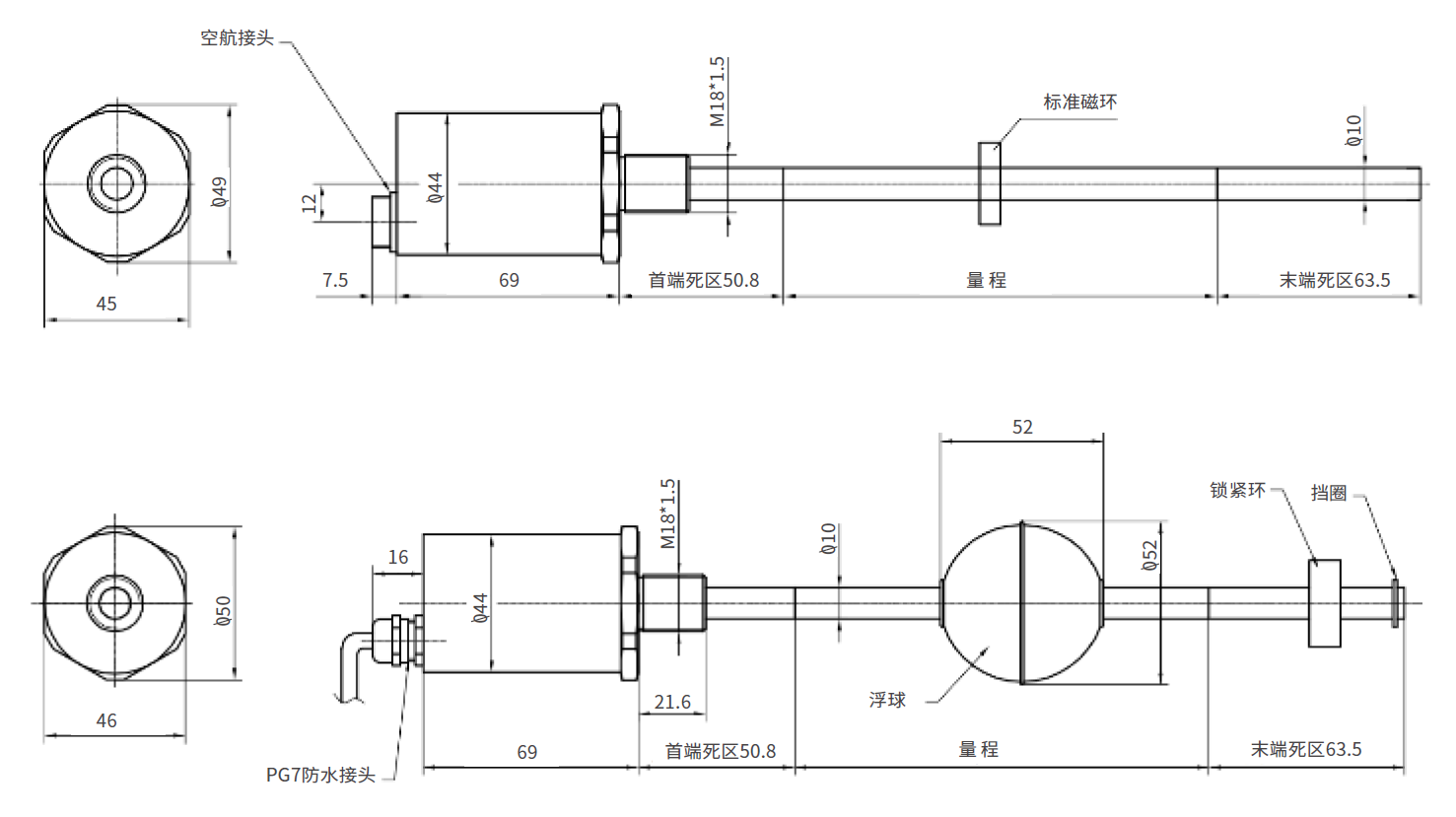

外形尺寸
